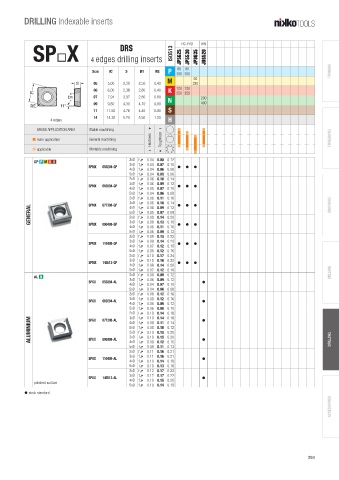

DRILLING Indexable inserts

SPX 4 edges drilling inserts ISO513 JP5625 HC-PVD JP9635 HW JU6520
DRS
JP5530

80 80
Size IC S D1 RE P 300 300 TURNING
M 50
05 5.00 2.38 2.50 0.40 220
06 6.00 2.38 2.80 0.40 K 120 120
250 250
07 7.94 3.97 2.80 0.80 N 200
09 9.80 4.30 4.10 0.80 400
11 11.50 4.76 4.40 0.80 S
14 14.30 5.20 5.50 1.20
4 edges H
GRADE APPLICATION AREA Stable machining d d d
d
d
d
d
d
d
d main application General machining | Hardness + + Toughness | d d d d THREADING
d
d
d
d
d
d
d applicable Unstable machining d d d d
d
2xD f n£ 0.04 0.08 0.12
GP P M K S 3xD f n£ 0.04 0.07 0.10
SPMX 050204-GP h h h
4xD f n£ 0.04 0.06 0.08
5xD f n£ 0.04 0.05 0.06
2xD f n£ 0.06 0.10 0.14
SPMX 060204-GP 3xD f n£ 0.06 0.09 0.12 h h h
4xD f n£ 0.05 0.07 0.10
5xD f n£ 0.04 0.06 0.08
2xD f n£ 0.06 0.11 0.16 h h h GROOVING
3xD f n£ 0.06 0.10 0.14
SPMX
07T308-GP
GENERAL 4xD f n£ 0.06 0.09 0.12
5xD f n£ 0.05 0.07 0.09
2xD f n£ 0.08 0.14 0.20
3xD f n£ 0.08 0.13 0.18
090408-GP
SPMX
4xD f n£ 0.06 0.11 0.16 h h h
5xD f n£ 0.06 0.09 0.12
2xD f n£ 0.08 0.15 0.22
SPMX 110408-GP 3xD f n£ 0.08 0.14 0.20 h h h
4xD f n£ 0.07 0.12 0.18
5xD f n£ 0.06 0.12 0.16
2xD f n£ 0.10 0.17 0.24
SPMX 140512-GP 3xD f n£ 0.10 0.16 0.22 h h h
4xD f n£ 0.08 0.14 0.20
5xD f n£ 0.07 0.12 0.18 MILLING
AL N 2xD f n£ 0.06 0.09 0.12
3xD f n£ 0.06 0.09 0.12
SPGX 050204-AL h
4xD f n£ 0.04 0.07 0.10
5xD f n£ 0.04 0.06 0.08
2xD f n£ 0.08 0.12 0.16
SPGX 060204-AL 3xD f n£ 0.08 0.12 0.16 h
4xD f n£ 0.06 0.09 0.12
5xD f n£ 0.06 0.08 0.10
2xD f n£ 0.10 0.14 0.18 h
ALUMINIUM 4xD f n£ 0.08 0.11 0.14
3xD f n£ 0.10 0.14 0.18
07T308-AL
SPGX
5xD f n£ 0.08 0.10 0.12
2xD f n£ 0.10 0.15 0.20
4xD f n£ 0.09 0.12 0.15
SPGX 090408-AL 3xD f n£ 0.10 0.15 0.20 h DRILLING
5xD f n£ 0.09 0.11 0.13
2xD f n£ 0.11 0.16 0.21
SPGX 110408-AL 3xD f n£ 0.11 0.16 0.21 h
4xD f n£ 0.10 0.14 0.18
5xD f n£ 0.10 0.13 0.16
2xD f n£ 0.12 0.17 0.22
3xD f n£ 0.12 0.17 0.22
SPGX 140512-AL h
4xD f n£ 0.10 0.15 0.20
polished surface
5xD f n£ 0.10 0.14 0.18
h stock standard
